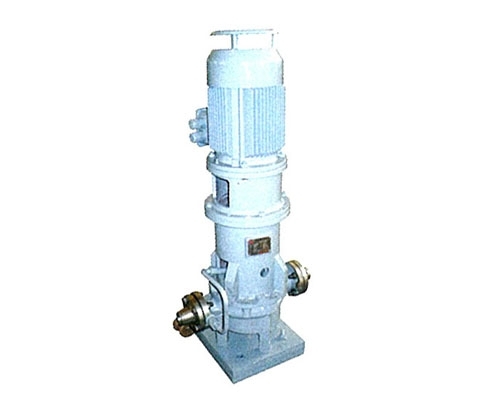

GD、GDS立式管道泵/立式管線泵
市 場 價：￥0
優 惠 價：￥1
庫 存：0
質量穩定：全程質量監控，細致入微，多重檢測，保證產品質量！
交貨快捷：備貨充足，常規產品現貨供應！
專屬定制：工程師選型報價，各種材質非標產品皆可洽談定做！
商品詳細
一、概述
GD、GDS立式管道(線)泵是單級、單吸、徑向剖分的立式管線離心泵，該泵的設計和制造符合美國石油學會的標準API610《石油、重化學和天然氣工業用離心泵》（第八版）和GB3215-82標準的要求。
泵體為徑向剖分，泵體和泵蓋之間由一個被限制的密封墊密封；口徑80mm以上的泵體采用雙蝸殼設計以減小由水力引起的徑向力，減小泵的振動；泵體上有排殘液接口。泵體的吸入和排出法蘭有測量和密封沖洗的接口。
泵的進、出口法蘭壓力等級相同，公稱直徑相同，垂直軸向呈直線分布。進、出口的法蘭聯接形式、執行的標準可以根據用戶需求的尺寸和壓力等級而變化，可以選用GD、DIN標準及ANSI標準。
泵蓋具有保溫和冷卻功能，可以用來輸送對溫度有特殊要求的介質。泵蓋上設有排氣塞，可以在泵啟動前排除泵內和管路內的氣體。密封腔尺寸滿足填料密封或各種機械密封的需要，填料密封腔體和機械密封腔體可以通用，并配有密封冷卻、沖洗系統。密封管路循環系統的布置符合API682標準的要求。
GDS系列泵由滾動軸承承受泵載荷，其中包括泵的載荷、轉子的重量及泵啟動引起的瞬時載荷。軸承安裝在成為一體的軸承架內，軸承由油脂潤滑。GD系列泵電機的重量完全由泵承擔；電機的設計要求承受泵產生的軸向力包括泵啟動時產生的瞬間軸向力。
本系列泵葉輪為單級、單吸、閉式葉輪，由一個鍵和帶有鋼絲螺套的葉輪螺母安裝到軸上，鋼絲螺套具有自鎖功能，葉輪的安裝安全、可靠；所有的葉輪都作平衡處理，當葉輪大外徑與葉輪寬度的比值小于6時，需要做動平衡；葉輪水力設計大限度提高泵的氣蝕性能。
泵的軸向力通過葉輪的前后耐磨環及平衡孔來平衡?？梢愿鼡Q的泵及葉輪的耐磨環來使泵保持較高的水力效率。
輪低的NPSH值，泵安裝高度小，減小安裝成本。
從電機端看，泵為順時針方向旋轉。
二、性能參數
GD系列 流量Q：3~600m3/h 揚程H：4~120m 工作壓力P：0~2.5MPa 工作溫度T：-20℃~+150℃
GDS系列 流量Q：3~600m3/h 揚程H：4~120m 工作壓力P：0~2.5MPa 工作溫度T：-20℃~+250℃
三、應用領域
煉油廠、石油化工廠、普通工業流程
煤化工和低溫工程
供水及水處理、海水淡化
管線加壓
